当社では、特注品のサーバラックやEIA規格(19インチ)以外のサーバラックの製作を承ります。
ご希望の方は、お気軽にお問い合せ下さい。 |
|
●オーダーメイド型 BTYシリーズ(耐震実験)
 弊社サーバラックを「マルチカーゴシュミレーター(3軸式)」で加震することにより、装置の設計仕様を満足しているか確認する。 |
|
| ■兵庫県南部地震波レベル(発生場所:神戸海洋気象台(地図表示))にて検査を行った。(試験結果) |
|
| 震度 |
左右の揺れ |
前後ろの揺れ |
上下の揺れ |
備考 |
| 6 |
617gal |
818gal |
1000gal |
●積載量：約500kg
上下の揺れの地震波を1000galまで増幅し、当地震波よりも大きな揺れで検査を行った(通常は「332gal」)。 |
|
|
|
|
■東北地方太平洋沖地震レベル(発生場所:築館波(地図表示))にて検査を行った。(試験結果)
※地震波の情報提供：(独)防災科学技術研究所 |
|
| 震度 |
左右の揺れ |
前後ろの揺れ |
上下の揺れ |
備考 |
| 7 |
1269gal |
2700gal |
1880gal |
●積載量：約1t(2台合計)
地震の揺れをそのまま再現し、検査を行った。 |
| ー |
約2倍 |
約3.3倍 |
約5.6倍 |
「兵庫県南部地震波レベル」との揺れの数値の比較。 |
|
|
|
|
 ●試験場所、日時、実験場所
日時：平成23年9月5日(月)
場所：〒235-0033 神奈川県横浜市磯子区杉田5-32-84
株式会社 MTI YOKOHAMA LAB |
|
| ■兵庫県南部地震波レベルの耐震結果 |
|
| チェック項目 |
判定 |
判定基準 |
| ラックの取付 |
良好 |
アンカーの抜け、緩み |
| ラックの転倒 |
良好 |
転倒しないこと |
| ラック本体 |
良好 |
扉が開かないこと |
| 良好 |
本体が変形しないこと |
| 良好 |
外観塗装にヒビ、割れが生じないこと |
| 良好 |
扉の変形、アクリル板の割れがないこと |
| 良好 |
内部機器の保護、側板の変形がないこと |
| その他 |
良好 |
収納機器が棚から落ちたり、外に飛び出さないこと |
| 良好 |
本体の損傷の程度が再使用に耐え、且つ収納機器に損傷を与えることがないこと |
|
|
| ■東北地方太平洋沖地震レベルの耐震結果 |
|
| チェック項目 |
判定 |
判定基準 |
| ラックの取付 |
良好 |
アンカーの抜け、緩み |
| ラックの転倒 |
良好 |
転倒しないこと |
| ラック本体 |
良好 |
扉が開かないこと |
| 良好 |
本体が変形しないこと |
| 良好 |
外観塗装にヒビ、割れが生じないこと |
右記
参照 |
扉の変形、アクリル板の割れがないこと
※サイドパネルの外れが発生した。但し、強度には関係ない部分であり、本体部分に損傷は見られないため、特に問題ないと判断される。

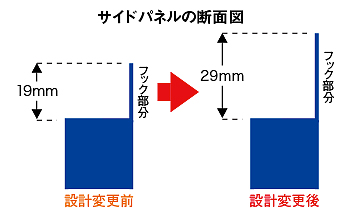

検査後、サイドパネルは下記の設計変更(フック部分:29mm)にて対応済。
 |
 |
| サイドパネル(外側) |
サイドパネル(中側) |
 |
| 良好 |
内部機器の保護、側板の変形がないこと |
| その他 |
良好 |
収納機器が棚から落ちたり、外に飛び出さないこと |
| 良好 |
本体の損傷の程度が再使用に耐え、且つ収納機器に損傷を与えることがないこと |
|
|
■試験装置の設置の様子 |
|
|
|
| ■試験装置 |
|
| システム名 |
マルチカーゴシュミレータ(MCS) 振動台システム |
| 形式 |
3軸6自由度発電油圧式 |
| テーブル寸法 |
2.6×6.2m |
| 最大積載重量 |
20t |
| 最大加速度（5ton負荷時） |
水平方向:±2.0G、垂直方向:±3.0G |
| 最大変位 |
水平方向:±200mm、垂直方向:±250mm |
| 加振周波数 |
0〜80Hz |
|
|
| ■試験計測機器 |
|
| 速度計(1) |
AS-10GB 歪ゲージ式加速度計(共和電業製)
測定方向：1軸、測定範囲：±100m/s2
応答周波数：0〜210HZ |
| 速度計(2) |
ARP-50A 歪ゲージ式加速度計(東京測器研究所製)
測定方向：1軸、測定範囲：±50m/s2
応答周波数：0〜120HZ |
| 速度計(3) |
ARF-200A 歪ゲージ式加速度計(東京測器研究所製)
測定方向：1軸、測定範囲：±200m/s2
応答周波数：0〜310HZ |
| 変位計 |
LK-2000 レーザ式変位計(キーエンス製)
測定範囲：±250mm、分解能：50μm |
| 動歪測定器 |
LK-2000 レーザ式変位計(キーエンス製)
測定範囲：±250mm、分解能：50μm |
| データ処理 |
SPIRAS データ収録&処理システム(共和電業製) |
|
|
  |
|
