トップページ > 製品情報 > 大型サーバラック > オーダーメイド型 BTYシリーズ
製品情報
※W(間口)×D(奥行)×H(高さ) 製品の価格表
大型サーバラック(IDC(データセンター)用)
当社では、特注品のサーバラックやEIA規格(19インチ)以外のサーバラックの製作を承ります。
ご希望の方は、お気軽にお問い合せ下さい。
●オーダーメイド型 BTYシリーズ
BシリーズIDC用 サーバーラック ダークグレー色、EIA規格、19インチユーロマウント(ケージナット用)、19インチラックマウント型 CTYシリーズの進化系、フロント・リアマウントアングル仕様

オーダーメイド型 BTYシリーズ最大48Uまでご用意しました。
【選べるワイド3種類】
(W600・W700・W800)
【作業性UP】
前面背面、扉仕様 鍵付 ※マスターキーご相談
【通気性UP】
前面パンチング扉 開放率63%
【強度UP】
マウントアングルを片側3本の横支柱で固定

■前面扉 背面扉ともに通気性を考慮し、開放率63%というパンチングメタル仕様となっております。
■15mmピッチでマウントアングルの奥行があるため、本サーバラック内に様々な奥行サイズの19インチサーバを格納することができます。
■底面のコード導通口のカバーを取り外すことができます。
■ラック内側は前面だけでなく背面にもマウントアングルが設置されていますので、マウント式サーバーを堅固に固定できます。
■メンテナンス性を考慮し前面・背面ともに施錠可能な扉タイプをなっております。
■セキュリティーを考慮し、サイドパネルは内側から外すことのできる構造となっております。搭載した後も、脱着が簡単です。
■工具は一切使わず、前面、背面、サイドパネルを脱着することが可能です。
○寸法(mm):W700×D1016×H2260
※本製品のオーダーメイドも行っております。お気軽にご相談下さい。
●本製品の機能ご紹介
以下、各機能のリンクをクリックすると、詳細を確認することができます。
◆マウントアングル◆マウントアングル固定部◆側面パネル固定金具◆窓部◆キーユニット◆アジャスター・キャスターセット◆スタビライザー
●大型サーバラックと同時に使用すると便利な製品
LTO・DLT保管庫(テープシステム)
バックアップデータの記憶媒体(LTO・DLT)の保管に便利です(大量タイプ)。
カードラック
データセンター入口のタイムカード入れにお勧めな製品です。
ハイトアジャスタブルスタンド(オフィスデスク)
サーバラックの横に設置して、サーバの操作を簡単に行いましょう。
キャビネット 収納品 詳細(DMマルチシステム)
バックアップデータの記憶媒体(LTO・DLT)の保管に便利です(少量タイプ)。

●オプション品
(1)マスターキー&サブキー (2)上部連結プレート (3)ケーブルサポート
マスターキー&サブキー 上部連結プレート ケーブルサポート
ご用意可能です。 ラック連結の際に使用するプレートです。 ラック内部の数多くの配線をまとめるための金具です。
(4)ウォームスクリーン (5)空調用ブランクパネル (6)Lレール(D745・D530)
ウォームスクリーン 空調用ブランクパネル Lレール(D745・D530)
サーバーは前面から吸気し後方に熱を吐き出す為、吐き出された熱がラック内で廻り込み前面にくるのを防ぐ為の難燃性のゴムシートで。空調用ブランクパネルとご一緒にお使いいただければ、更に効果を得る事ができます。 片側をマウントアングルに引っ掛け、反対側をビス1本で固定できる空調を目的としたブランクパネルです、ウォームスクリーンとセットでお使い下さい。 重量物をラックマウントしたときに下側からサポートする為の金具です。
(7)伸縮式重量棚(S・M・L) (8)底面パネル(3分割 引き込み用ゴムパネル) (9)ワイヤーマネージメント付1U固定棚
伸縮式重量棚(S・M・L) 底面パネル ワイヤーマネージメント付1U固定棚
ラック内マウントアングル奥行410mm〜780mmまで対応可能な耐荷重80Kgの重量物も搭載可能は伸縮棚です、マウントアングル奥行により3種類の中からお選び下さい。 ラック底面から配線を引き込む事が可能な底面パネルです。 ワイヤーフック5個付の1U固定棚です。

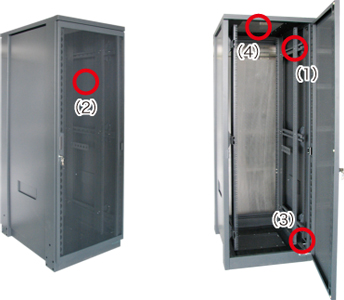

●製品の特長
(1)ラック内には、15mmピッチで奥行き幅を可動できるマウントアングルが両側前後に4本ございますので、さまざまなマウント式サーバーを堅固に固定できます。 (2)前面・背面ともに扉タイプで通気性を考慮し、「開放率63%」というパンチングメタル仕様となっております。 (3)サイドパネルはセキュリティーを考慮し、内側から固定するタイプとなっております。
(4)ラック上部は通気性を考慮しパンチング、配線を考慮し、ゴムグロメットが標準で装備されています。 (5)3枚の板による、厚さ10.8m/mの底面補強(1.6+3.2+4.8m/m)アンカーボルト用穴。耐震性としては、業界でもトップクラスを誇ります。
オーダーメイド型(BTY)の耐震実験結果ページへ
耐震性につきましては、耐震地震結果をご参照ください。

オーダーメイド型 BTYシリーズ
シリーズ  品 番 型 名 ユニット数 寸 法(mm)
W600 256441 BTY-S9020 41U W600×D933×H2000
256541 BTY-S11020 41U W600×D1116×H2000
W700 256641 BTY-M9020 41U W700×D933×H2000
256741 BTY-M11020 41U W700×D1116×H2000
W800 256841 BTY-L9020 41U W800×D933×H2000
256941 BTY-L11020 41U W800×D1116×H2000
H2300 256771 BTY-M10023 48U W700×D1016×H2300
お取り扱い企業一覧を見る  製品について質問する
